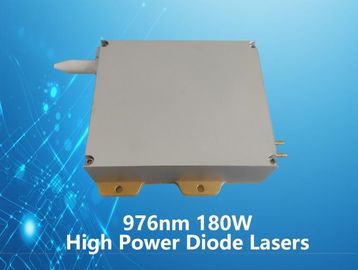

লক্ষণীয় করা: | উচ্চ শক্তি লেজার ডায়োড,লেজার ডায়োড উচ্চ শক্তি |
---|
বৈশিষ্ট্য:
976nm তরঙ্গদৈর্ঘ্য
180W আউটপুট শক্তি
200µm ফাইবার কোর ব্যাস
0.22NA
1040nm-1200nm প্রতিক্রিয়া সুরক্ষা
অ্যাপ্লিকেশন:
ফাইবার লেজার পাম্পিং
উল্লেখ (25 ℃)
|
প্রতীক
|
একক
|
K976BN1RN-180.0W | |||
নূন্যতম | বৈশিষ্টসূচক | সর্বাধিক | ||||
অপটিক্যাল ডেটা | সিডাব্লু-আউটপুট শক্তি | পো | ওয়াট | 180 | - | - |
কেন্দ্র তরঙ্গদৈর্ঘ্য | λc | NM | 976 ± 1nm | |||
বর্ণালী প্রস্থ (FWHM) | △ λ | NM | <1 | |||
তরঙ্গদৈর্ঘ্য লক করা পরিসীমা | - | একজন | (আওপ -২) op আও | |||
তাপমাত্রা সহ তরঙ্গদৈর্ঘ্য শিফট | △ λ / △ টি | NM / ℃ | - | 0.02 | - | |
বর্তমানের সাথে তরঙ্গদৈর্ঘ্য শিফট | △ λ / △ একজন | NM / এ | - | 0.03 | - | |
বৈদ্যুতিক ডেটা | বৈদ্যুতিক থেকে অপটিক্যাল দক্ষতা | পি ই | % | - | 45 | - |
প্রান্তিক বর্তমান | lth | একজন | - | 0.9 | - | |
অপারেটিং কারেন্ট | প্রান্ত কাটিয়া ফেলা | একজন | - | 13 | 14 | |
অপারেটিং ভোল্টেজ | VOP | ভী | - | 31.5 | 35 | |
Opeাল দক্ষতা | η | ওয়াট / এ | - | 13 | - | |
ফাইবার ডেটা
|
মূল ব্যাস | Dcore | মাইক্রোমিটার | - | 200 | - |
ক্ল্যাডিং ব্যাস | Dclad | মাইক্রোমিটার | - | 220 | - | |
বাফার ব্যাস | Dbuf | মাইক্রোমিটার | - | 320 | - | |
সংখ্যার অ্যাপারচার | এন | এন | - | 0.22 | - | |
ফাইবার দৈর্ঘ্য | LF | মি | 1.9 | 2 | - | |
ফাইবার আলগা টিউবিং ব্যাস | - | মাইক্রোমিটার | 1 মিমি পিটিএফই / 180 সেন্টিমিটার | |||
সর্বনিম্ন নমন ব্যাসার্ধ | - | মিমি | 88 | - | - | |
ফাইবার সমাপ্তি | - | - | - | FPT | - | |
প্রতিক্রিয়া বিচ্ছিন্নতা | পিছনে প্রতিচ্ছবি তরঙ্গদৈর্ঘ্য | λ | NM | 1040-1200 | ||
পিছনে প্রতিচ্ছবি বিচ্ছিন্নতা | - | ডেসিবেল | - | 30 | - | |
অন্যান্য | ESD | Vesd | ভী | - | - | 500 |
সংগ্রহস্থল তাপমাত্রা | TST | ℃ | -20 | - | 70 | |
লিড সোলারিং টেম্প | TLS | ℃ | - | - | 260 | |
সোনার সময় নেতৃত্ব | টি | সেকেন্ড | - | - | 10 | |
অপারেটিং কেস তাপমাত্রা | শীর্ষ | ℃ | 25 | - | 30 | |
আপেক্ষিক আদ্রতা | আরএইচ | % | 15 | - | 75 |
